计算机组成

超详细前辈笔记

因此我只记录了一下自己遇到的重难点，以及自己的一些其他思考

Chapter 1

Eight Great Ideas in Computer Architecture

Design for Moore's Law

Moore's Law: The number of transistors on a chip will double about every 18 - 24 months.
- 为了追求更高的性能，我们可以通过增加晶体管的数量来提高计算机的性能。但是，随着晶体管数量的增加，计算机的功耗和散热问题也会变得越来越严重，遇到功耗墙等问题。
Use Abstraction to Simplify Design
- 计算机的多层次抽象结构：数字逻辑、指令集架构、操作系统、编程语言、应用程序等。
Make the Common Case Fast
- 通过优化运行最多的操作来提高计算机的性能。
Performance via Parallelism
- 并行加速
Performance via Pipelining
- 流水线加速
Performance via Prediction
- 通过预测操作提高性能，如分支预测，缓存预读等
Hierarchy of Memories
- 计算机的存储器层次结构，如下：
Dependability via Redundancy
- 利用冗余提高系统可靠性，即多保险，如备份等

Performance

主要要知道专有名词的定义，计算方法相对还是简单的

Performance = 1 / Execution Time
Execution Time = Clock Cycles * Clock Cycle Time
CPI (Cycles Per Instruction) = Clock Cycles / Instructions
MIPS (Million Instructions Per Second) = Frequency / CPI / \(10^6\)

Chapter 2

Risc-V 的指令集架构

以字节（1 byte = 8 bit）为最小寻址单位
Little-Endian 小端存储
words align 对齐不需要（虽然会影响效率）
指令（程序）被当作数据存储在内存中
寻址方式

指令汇总

指令格式
指令集
寄存器使用

Fast locations for Data

一些应用

RISC-V 的跳转指令
- offset 是基于当前指令的地址的偏移，这不同于其他一些汇编是基于下一条指令的偏移的。即如果是跳转语句 PC 就不 +4 了，而是直接 +offset
- branch/jal指令的跳转为自动加上 imm * 2，因此手写参数时可以视为以4为基数
switch case
- 通过记录一个跳转表实现多个分支的跳转
basic block
- 没有分支结构的代码块，可以通过一些优化手段提高性能
procedure call
- caller: jal ra, procedure (PC + 4 -> ra, PC -> procedure)
- callee: jalr x0, 0(ra) (ra -> PC)
- 使用 sp 栈指针开辟栈空间，将参数保存在栈中并在调用结束后释放栈空间，恢复相应的寄存器。
  - ra 保存返回地址
  - 通过 sp + offset / fp（进入程序时的栈顶） + offset 的方式访问栈中的数据
  - a0 - a7 用于传递参数，返回值通过 a0 传递
  - t0 - t6 为临时变量，可以不用管
  - s0 - s11 必须保存
- leaf procedure(没有递归调用): exhaustively use temporary registers then must-saved registers
- atomic operation
  - 锁存指令对，如
```
lr.d rd1, (rs) (load reserve)

sc.d rd2, (rs1), rs2 (store conditional)
```
    在读取数据的同时，将数据锁定

    在写入数据的时候，检查数据是否被修改(rd1 = 0)，如果没有则写入

    最终结果为（rd2 = 0）则写入成功(rd1 = rs, rs1 = rs2)，否则写入失败
    atomic swap
```
again:
    lr.d x10, (x20)     // load-reserve Mem[x20] to x10(x10 = 0 now)
    sc.d x11, (x20), x23// store-conditional x23 to Mem[x20]
    bne x11, x0, again  // if x11 != 0, failed
    add x23, x0, x10    // swap x23 and Mem[x20]
```
    程序编译

1713251860377

Compiler -> Assembly Language
Assembler -> Object Module
Linker -> Executable Program
- Static Linking
  - 将所有的库文件都链接到一个可执行文件中
- Dynamic Linking
  - 在运行时再链接使用到的库文件函数
Loader

Chapter 3

数的表示

在各种课程内已经出现过好多次了，没什么特别好说的

运算

关于 overflow （同号相加出异号）的处理（最后一位 Cin xor Cout = 1）
- ALU detection
  - Exception
- Overflow log
  - Store instruction address in a special register EPC
- Jump to exception handler
  - Correct & Return
  - Return with error code
  - Abort program
Addition
- Carry Ripple Adder (数逻讲过，略)
- Carry Lookahead Adder (CLA)
  - Generate: Gi = Ai & Bi
  - Propagate: Pi = Ai | Bi
  - Carry: Ci = Gi | (Pi & Ci-1)

    将递推式不断展开，可以得到每一个Ci的表达式，这样就可以并行进行每一位的计算，大大提高了速度

    不过随着位数的不断增加，硬件复杂度也会不断增加，因此实际上将会每4位或者8位作为一个单元，然后再进行并行计算

    如上图，根据输入，通过每个小单元里的CLA 可以算出每个小 pi, gi

    同时，可以计算得出每个大的 Pi, Gi, 然后通过大的 CLA 可以得出每个大的 Ci

    这个Ci再传入每个小的 CLA，就可以并行算出最终的结果了
- Carry Select Adder (CSA)
  - 利用预测 & 冗余的方法
  - 相当于对上述CLA的一个改进，预先将 Cin = 0 / 1 的可能值都算出来，然后根据输入的 Cin 选择其中一个
- slt (set less than)
  - a < b --> a - b < 0
Multiplier && Division

佬的笔记很详细了

核心就是充分利用结果寄存器，将乘数 / 被除数放到寄存器的右半冗余部分进行运算，并且变乘除法为加减法

Booth 算法，减少“1” 的个数，提高效率，每一串”1“只需要运算两次

Float

各种课讲过很多次了，略

特殊标记：
- Accurate Arithmetic
  - guard bit
    - 精确位数右边的一位
  - round bit
    - 精确位数右边的第二位
  - sticky bit
    - 精确位数右边的第三位及以后的位数，只要有一个为1，就置为1
  - method

Chapter 4

关于 单周期和流水线 佬的笔记已经很详细了，这里记录一下后面的ILP和Int相关的内容

ILP（Instruction Level Parallelism）

为了提升指令级并行程度，一般有以下两种方法：

Deeper Pipeline

增加流水线级数，从而可以同时执行更多指令，同时时钟周期变短
Multiple Issue

一次发射多条指令，或者说同时运行多条流水线

主要处理两个问题：
- 指令打包（packaging）并放入发射槽（issue slot）
- 数据和控制冒险

Tip

1718953235230

Static Multiple Issue

1718941436008

1718941920001

Packet：VLIW（Very Long Instruction Word），一般要求对齐（可以加nop）

常用的双发射

1718952288932

Ex harzard:

只能分开到不同的Packet中，不能同时使用
Load-Use Hazard:

要把并行的流水线全部停掉，等待Load完成
Unrolling Loop:

通过展开循环，可以提高性能

Register Renaming

循环展开后，为每一层循环引入新的寄存器，消除一些数据冒险

即消除反相关（anti-dependence）（name dependence）

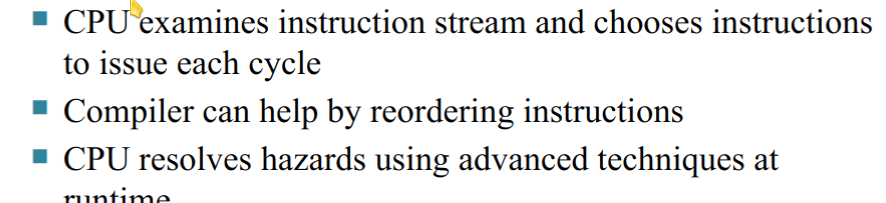

Dynamic Multiple Issue

1718941457054

由动态多发射处理器（Superscalar processors）动态调度来提高性能，抛弃编译器的一些静态调度，形成动态调度流水线

1718952772755

发射时会将指令存到保留站（reservation station）中，等待相关数据准备好，相当于完成寄存器重命名
中间执行单元（execution unit）会根据数据的准备情况，随时准备执行
一般取值和译码按序进行，内部的执行单元乱序执行，最后提交阶段一般也常用按序提交

Speculation

不管是静态还是动态，都会使用一些预测技术来提高性能，如编译阶段、硬件执行阶段预测分支、预测载入等

当预测错误时，需要一定手段进行回滚：

1718941843928

当预测时出现异常，一般会推迟异常：

1718941821962

Interruption & Exception

广义上，可以粗略分成下面两种：

Exception: Undefined Instruction & Arithmetic Overflow
Interrupt: System Call & I/O Interrupt

架构支持

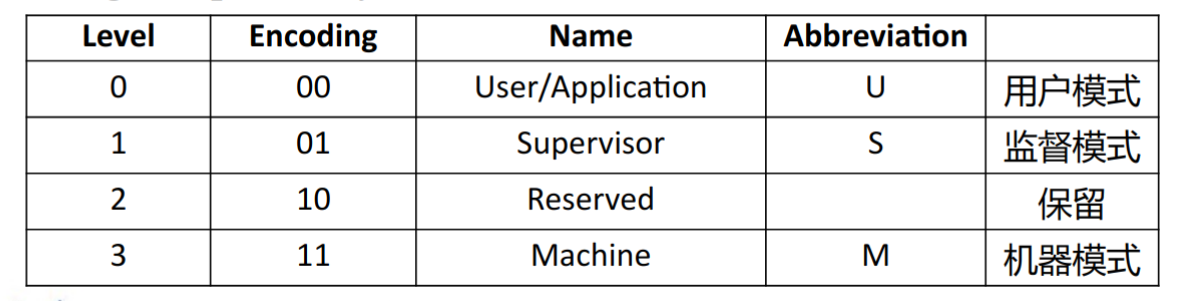

Risc-V mode
Control and Status Registers (CSR)

分为两类：
- 普通程序控制
- 为一些高级权限的指令提供支持
Quote

中断实现（M-mode为例）

中断级别

1718955107035

1718955121138

Chapter 6

考试应该涉及的不多，这里简单的记录一下一些零碎的公式和概念

Amdahl's Law

说明了串行部分对并行化效率的影响

\(Speedup = \frac{1}{(1 - f) + \frac{f}{s}}\)
f: 被并行化的部分的比例
s: 并行化部分的加速比

Disk Storage and Dependability

Disk
- 特征
- 结构
  - Platter (盘片)，一般为堆叠的多个盘片
  - Track (磁道)，盘片上的一圈
  - Sector (扇区)，磁道上的一个片段
- 操作

  \[ latency = seek + rotation + transfer + controller \]
  - Seek Time (寻道时间)

    minimum、average（一般给出这个常数）、maximum
  - Rotational Latency (旋转延迟)

    \[ 平均延迟_{旋转} = \frac{0.5 圈}{转速} \]
  - Transfer Time (传输时间)

    \[ 传输时间 = \frac{数据大小}{传输速度} \]
  - Disk Controller（控制器耗时）

    一般为给定常数

Flash

Nonvolatile semiconductor storage（非易失性半导体存储器）

相比磁盘，更小更快更好用，不过有擦写上限

1718163465760

性能优化：
- 人为调整访存顺序以减小seek time
- 更好的控制器
- 加缓存
有效性：
- Fault Avoidance：生产结构上尽量避免
- Fault Tolerance：通过冗余设计，在出现故障时可以恢复正常运行
- Fault Forecasting：尝试预测故障发生
可靠性：

粗略估计

如果使用 n 个独立的小磁盘来充当一个大磁盘，那么大磁盘的可靠性认为是小磁盘可靠性的\(\frac{1}{n}\)
- RAID(Redundant Array of Inexpensive Disks)
  - RAID 0：No Redundancy

    无冗余，提高性能
  - RAID 1：Disk Mirroring/Shadowing

    直接镜像复制一份，最高代价，最高可靠性
  - RAID 0+1(Strip + Mirror)

    先条带化分块，交错存储，然后再镜像复制（因此至少需要4块磁盘）
  - RAID 2

    通过 Hamming Code 进行纠错

    具有检错和纠错能力，检测能力越强，相应的数据冗余也越大

    Hamming Code

    通过添加冗余位，对其中部分位（子集）进行奇偶校验，从而根据多个校验位的结果来判断出错的位置

    本质上是一种数学组合方法

    但是纠错能力有限，只能适用于错误率较低的场景
  - RAID 3：Bit-Interleaved Parity Disk

    为每一位数据添加一个奇偶校验位，用于检测错误和恢复数据

    这样可以恢复一个磁盘的数据，但是无法恢复多个磁盘的数据
  - RAID 4：Block-Interleaved Parity Disk

    类似于 RAID 3，但是是以块（stride）为单位进行奇偶校验（一列为一个磁盘）

    little read只要读取一个磁盘就可以了，而不需要读取所有的磁盘

    little write需要根据数据变化重新计算奇偶校验位（两次异或），然后写入

    large write会写入一整行，可以直接重新计算整个校验块
  - RAID 5：Block-Interleaved Distributed Parity

    由于每次写入操作都会修改校验块，但是 RAID 4 的校验块是在一个磁盘上，因此会造成阻塞瓶颈

    因此 RAID 5 将校验块分布到所有的磁盘上，这样每次写入操作都会修改不同的校验块，提高了性能
  - RAID 6：P+Q Redundancy

    容易发现，前面的方法都只能恢复一个磁盘的数据，因此 RAID 6 引入了两个校验块，可以恢复至多两个磁盘的数据

Buses and Other Connections

类型
内存

history
Synchronous vs. Asynchronous
- 同步：时钟信号同步
- 异步：无需时钟信号同步
  1. I/O发出读请求，内存读到信号，从数据总线读取地址，并发出Ack信号确认
  2. I/O 读取到Ack信号，停止发出请求，等待数据
  3. 内存发现请求信号消失，完成一次握手，停止Ack信号
  4. 内存读取对应数据，写入数据总线，并发出Data Ready信号
  5. I/O 读取到Data Ready信号，从数据总线读取数据，并发出Ack信号确认读取完毕
  6. 内存读到Ack信号，停止发出数据，并不再发出Data Ready信号
  7. I/O 发现Ack信号消失，完成一次握手，停止Ack信号，整个数据读取过程结束
Example

异步带宽没有同步高，但是可以同时进行多个操作，因此在一些场景下异步更加适用
Bus Arbitration

为处理多任务，Bus可能会有多个请求，因此需要一个仲裁器来决定哪个请求优先
Increase Bandwidth
transfer time（同步）
- 传输地址时间
- 读数据时间
- 传输数据时间(这里一般与数据总线的宽度有关)
- 传输间隔时间等特殊时间
Interfacing

I/O 交互的特征
交互方式
- Interrupt-Driven I/O mode
  - 通过中断请求信号，CPU可以暂停当前操作，处理中断请求
  - 可以处理高并发性
  计算：相当于在polling的基础上乘以操作比例
- Direct Memory Access (DMA)

  不需要 CPU 参与，直接通过 DMA 控制器进行数据传输，不会占用 CPU 的功效

  计算：关注数据传输时间
- Polling
  - CPU 不断查询 I/O 状态，直到 I/O 完成
  - 会浪费 CPU 的功效
  计算：频率 * polling 时间
bottleneck计算
- min(Maximum I/O rate of CPU, Maximum I/O rate of bus)
- Time per I/O

  从而可以获得所需disk的吞吐量，从而计算得最少disk个数
- Bus
