计算机体系结构

Chapter 1

一些公式

1727231510006

1735470091785

芯片进化

  • Moore's Law

  • Dennard Scaling（微缩）

  • Post-Moore's Era

    • 继续微缩

    • 封装技术

    • 高性能计算（如量子计算）

  • Multi-Core parallelism

    • Amdahl's Law: \(S = \frac{1}{(1-P)+\frac{P}{N}}\)

    • Data-level parallelism

    • Task-level parallelism

    • Instruction-level parallelism

    • Thread-level parallelism

种类

  • PMD（便携式移动设备）

  • Desktop

  • Server

  • Cluster / WSC(warehouse-scale computer)

  • Embedded

Power & Energy

Power(功率) 代表单位时间的能量消耗，单位是瓦特

Energy(能量) 代表总的能量消耗，是功率对时间的累积

因此，功率低不代表最终的能量消耗低

Energy-Save Strategy

  • Do nothing well

    关闭不必要的任务

  • DVFS(Dynamic Voltage and Frequency Scaling)

    动态调整电压和频率

  • Design for typical case

    为典型情况设计

  • Overclocking - Turbo mode

    超频，缩短任务时间来降低总消耗

Reliability

一些概念

  • MTTF(Mean Time To Failure)
  • MTTR(Mean Time To Repair)
  • MTBF(Mean Time Between Failure) = MTTF + MTTR
  • Availability = MTTF / MTBF

  • FIT(Failures per billion hours) = \(\frac{1}{MTTF}\)

    1735470629507

Fault （潜在BUG）-> Error（触发了潜在BUG） -> Failure（造成明显后果）

  • Dependability V/S Redundancy

    • Time Redundancy

      多次重复执行同一个任务，来避免错误

    • Resource Redundancy

      多个资源，如多个disk, 来降低系统崩溃的概率

RAID

我的计组笔记

Performance

  • CPU time
  • Elapsed time(Wall-clock time / Response time)

  • Benchmark

    Benchmark是一种用来评估计算机性能的方法，通常是一段程序或者一组程序，用来测试计算机的性能

    • SPEC(Systerm Performance Evaluation Corporation)

Quantitative Principle

  • Parallelism

    • Amdahl's Law

  • Locality

    • Temporal Locality(时间局部性)

    • Spatial Locality(空间局部性)

  • CPU Performance

    • \(CPU_{time} = IC \times CPI \times T\)

      • \(CPI = \frac{Cycles}{Instruction}\)

      • \(T = \frac{Seconds}{Cycle}\)

      • \(IC = Instruction Count\)

    • \(IPC = \frac{1}{CPI}\)(CPU throughput)

Chapter 2

一些概念

  • Latency
    • Access Time: 从CPU发出请求到数据返回的时间
    • Cycle Time: 两次连续的访问之间的时间
  • Bandwidth
    • Throughput: 每秒传输的数据量

Miss

种类 解释
compulsory miss 冷启动失配，刚上电cache是空的，所以不论什么访问都要miss一次。cache越大compulsory miss越多。
capacity miss cache的容量大小不满足程序局部性时发生的失配，称为容量失配。cache的总大小增大，容量失配率减小，与关联度无关。
conflict miss 在采用组关联和直接映像方式的cache中，主存的很多块都映射到cache的同一块，如果某块本来在cache中，刚被替换出去，又被访问到。有点像 OS 里页替换时讲到的“抖动”。关联度越大，Conflict失配越小。

优化DRAM

  • Timing Signal： 连续访问不用再次激活
  • Spatial Locality： 一次读取多个数据
  • Wider DRAM: 提高贷款
  • DDR: Double Data Rate
  • Multiple Banks: 并行访问
  • Dynamic Energy Saving: 动态调整电压和频率

优化Cache

Average Memory Access Time (AMAT) = Hit Time + Miss Rate x Miss Penalty

  • Larger Block Size

    • 降低compulsory miss rate

    • 降低static power

    • 增加miss penalty（larger blocks)

    • 增加capacity/confilct miss rate (fewer blocks)

    1729651249222

  • Larger Cache Size

    • 降低miss rate(capacity miss)

    • 增加hit time

    • 增加cost, power

  • Higher Associativity

    • 降低conflict miss rate

    • 增加hit time

    • 增加power

  • Multilevel Caches

    • 减少 miss penalty

    • 减少power

    • Multilevel inclusion

      L1 cache的所有块都在L2 cache中，L2 cache的所有块都在L3 cache中，以此类推

    • Multilevel exclusion

      L1 cache的所有块都不在L2 cache中，L2 cache的所有块都不在L3 cache中，以此类推

    Tip

    AMAT = Hit time\(_{L1}\) + Miss rate\(_{L1}\) x(Hit time\(_{L2}\) + Miss rate\(_{L2}\) x Miss penalty\(_{L2}\))

  • Prioritize Read Misses Over Writes

    • 减少miss penalty

  • Avoiding Address Translation

    • 减少hit time

    • 手段

      • Virtual Address -> Physical Address

      • TLB(Translation Lookaside Buffer)

    Virtual Memory

    计组笔记

    本质上，初始的想法就是每次读取数据读两次，一次是到页表获取物理地址，一次是从物理地址读取数据

    为了减少开销，使用TLB这个高速cache（不在内存中，速度比内存快）来存储最近访问的数据的物理页地址，从而减少访问页表的次数

    1729652754381

    page size
    • Small: 减少内存碎片带来的浪费
    • Large: 减少TLB entries 和 TLB miss rate
    • Multiple

超级优化

1735478324763

  • Small and Simple L1-Cache

    • Small size
      • 增加时钟主频
      • 减少功耗
    • Lower associativity
      • 减少hit time
      • 减少功耗

  • Way Prediction

    • 降低conflict miss 和 hit time
    • 添加block predictor bit，每次先通过预测的方式找到对应的block，同时并行进行正常的比较选择

  • Pipelined Access

    • 通过pipeline的方式来访问cache
    • 增加带宽
    • 会导致更高的延迟和预测penalty

  • Multibanked Caches

    • 通过多个bank并行访问，增大带宽，减少访问时间
    • 一般需要把地址“打散”到不同的bank中，从而可以并行访问

  • Non-blocking Caches

    • 当出现miss时，不会阻塞后续的访问，从而提高效率
      • hit under miss
      • miss under miss
      • hit under multiple misses

  • Critical Word First

    • 每次miss时总是从内存中读取一片数据，但CPU需要的只需要其中一部分。因此可以先返回cache line中需求的关键数据，然后再返回其他数据
    • 降低miss penalty

  • Early Restart

    • 读到CPU需要的数据后，CPU可以先开始执行，而不用等到整个cache line都读取完毕（往往就是配合上面的Critical Word First）

  • Merging Write Buffer

    • 把多个写请求打包成一个写请求，减少写请求的次数
    • 降低miss penalty

  • Compiler Optimization

    • 通过编译器优化，增加局部性，从而减少miss rate

    • Loop interchange

      通过调整循环次序，使得内存访问更加连续

      Example

      1730255100447

    • Blocking

      通过分块，使得内存访问更加连续，如矩阵乘法

      Example

      1730255202411

  • Hardware Prefetching

    • 通过预测CPU的访问模式，提前把数据读入cache
    • 降低miss rate和miss penalty（但是也可能造成额外的miss）
      • Instruction prefetch
      • Data prefetch

  • Compiler Prefetching

    • 通过编译器预测CPU的访问模式，加入prefetch，提前把数据读入cache
      • Register prefetch
      • Cache prefetch
    • 降低miss rate和miss penalty

  • HBM

    • 先进封装技术，使用high-bandwidth memory作为L4 cache（对于一般的DRAM,需要多次访问才能读取完整的cache line，一次访问tag, 一次访问data）
      • 把 tag 和 data 放在同一行中
      • alloy cache, 把tag和data混合在一起

Protection

Virtual Memory

4 Tasks

  • User Mode / Kernel Mode
  • Accessible Processor state
  • Mode Switch
  • Limit Memory Access

Virtual Machine

VM: a protection mode with a much smaller code base than the full OS

VMM: software that supports VMs

Host: underlying OS

  • 优势

    • 同一个物理机上可以运行多个虚拟机
    • 多个虚拟机可以共享硬件资源
    • 隔离性、安全性、隐私性高

  • 劣势

    • 微小的性能下降

ISA

1735569808328

Chapter 3

ILP (Instruction Level Parallelism)

RiscV

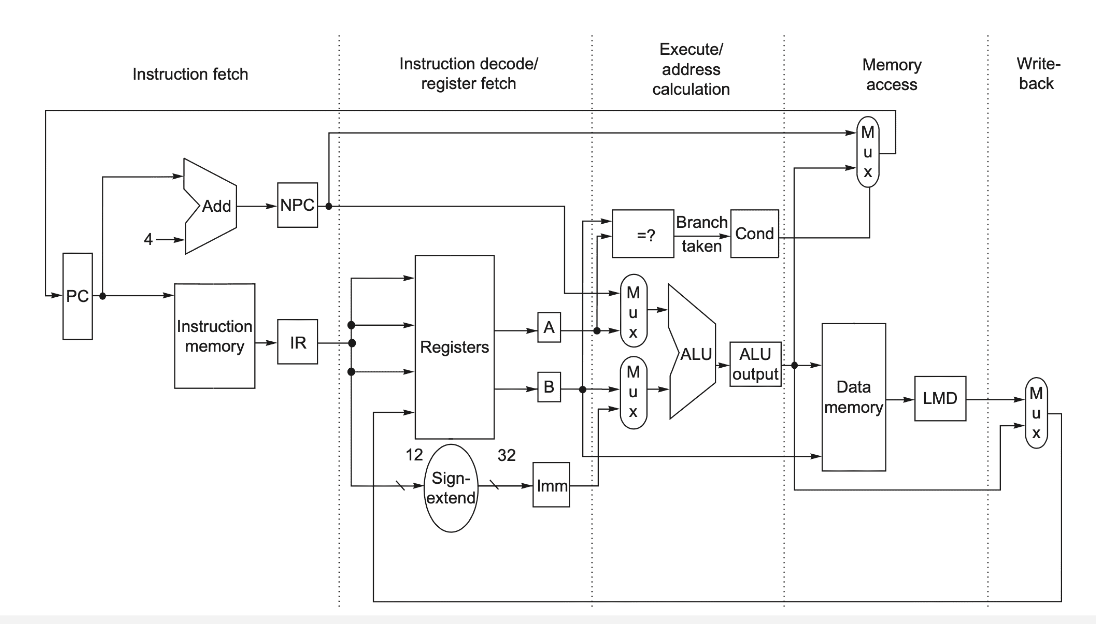

1735480039313

1735480069593

1735480094513

1735480263271

Pipelining

通过流水线并行提高总体的运行效率（latency hidding）

注意load balance，或者增加流水线层级来降低某一环节的延迟，因为流水线的频率取决于最慢的环节

1735526791466

  • Floating-Point Operation

    一般来说，浮点数运算的延迟比整数运算要长

    • 降低时钟频率：导致整个流水线其他指令的速度也会下降

    • 多个功能单元：增加硬件成本，从而加速浮点数运算

  • Structure Hazard

    • Hardware Bandwidth

      • 通过增加硬件资源，增加带宽，从而提高效率

    • Interlock Detection

      • ID、MEM冲突，进行重新排序

  • Data Hazard

    • WAW（Write After Write）

      • 两个指令同时写入，后者会覆盖前者的结果，可能会由于指令运行速度不同而导致错误（比如前面的指令运行较慢，后面的指令先写入，导致最终留下了前面指令的写入结果）

    • RAW（Read After Write）

      • 一个指令读取了另一个指令的写入结果，但是另一个指令还没有写入，导致读取错误的结果，因此需要等待另一个指令写入完成再读取

    • WAR（Write After Read）

      • 一个指令写入了一个寄存器，另一个指令读取了这个寄存器，但是读取的指令先执行，导致读取错误的结果，因此需要等待写入完成再读取

  • Exploitation

    • Compiler-based static parallelism

      • Loop unrolling

        • 通过展开循环，增加指令级并行性

      • Software pipelining

        • 通过重组指令，增加指令级并行性

    • Hardware-based dynamic parallelism

  • Data Dependence（真依赖）

    只有RAW

  • Name Dependence（假依赖）

    Question

    （假设指令i先于指令j执行 & i,j指令靠得很近）

    • Anti Dependence(WAR)：i读取Rx, j写入Rx，本质上没有依赖，但是i,j的执行顺序不能颠倒
    • Output Dependence(WAW)：i写入Rx, j写入Rx，本质上没有依赖，但是i,j的执行顺序不能颠倒

    Register Renaming: 通过重命名寄存器，使得不同指令可以使用相同的寄存器，从而避免数据冲突

  • Control Dependence

    • Branch Hazard

      • Stall: 等待分支结果

      • Predict: 预测分支结果

        • Static Prediction 固定预测策略

        • Dynamic Prediction

          越复杂，消耗越大，利用的历史信息越多

          • 1-bit predictor（last time BHT）：根据上一次的结果来预测 1735526112473
          • 2-bit predictor（BHT）：根据多次的结果来预测 1735526133353
          • Branch-target buffer（BTB）：存储分支目标地址，减少分支延迟 1735526393665
          others
          • Local predictor：根据当前指令的历史来预测
          • Correlating predictor：根据多个不同指令的历史来预测
          • Two-level predictor：根据两个预测器的结果来预测，获得更多global信息
          • Hybrid / Alloyed predictor：多种预测器混合使用

      • Delayed Branch: 延迟分支，即先执行后面一些无关指令，等待分支结果（尽早解决，减少延迟）

    • Loop Unrolling

      • 减少循环branch跳转
      • 但是要考虑Instruction Cache容量问题，不一定展开越多越好

    • Dynamic Scheduling

      • Out-of-order

Scoreboard

使用数据流的形式，通过硬件来解决数据冲突

本质上利用乱序执行来提高效率

1735526933546

  • Four Steps

    • Issue: 选择可以执行的指令(如果指令对应的功能部件空闲，且指令要写的目标寄存器没有别的指令将要写< WAW 冒险>)
    • Read Operands: 读取操作数(RAW 冒险)
    • Execution
    • Write Back: 结果写回(WAR 冒险)

  • Functional Unit Status

    • Busy : 该功能单元是否被占用
    • Op : 该功能单元执行的指令
    • Fi : 目标寄存器
    • Fj, Fk ： 源寄存器
    • Qj, Qk ： 指向源寄存器的计算单元的指针
    • Rj, Rk ： 源寄存器是否就绪，读完之后状态会改写成No

Tomasulo Algorithm

消除WAW, WAR依赖

通过添加RS（Reservation stations）存储操作数

  • Register Renaming

    • WAR: rename latter/destination
    • WAW: rename former

  • Seven fields:

    • Op : 操作类型
    • Qj, Qk : 源操作数
    • Vj, Vk : 源操作数的值
    • A : load/store地址
    • Busy : 是否被占用

  • Three Steps

    • Issue: 选择可以执行的指令(唯一标准是指令对应通路的保留站是否有空余位置)
    • Execution: 从保留站中读取操作数，执行指令
    • Write Back: 结果写回

1735530205463

Danger

Scoreboard由于是从寄存器堆读取数据，因此会有一个RO阶段，并且应该是等WB阶段完成后下一个阶段才能读

Tomasulo由于保留站会听取CDB的广播，因此可以在WB阶段之后立即开始执行，不用再读（有些load指令这种等一个周期是为了计算地址）

ROB

通过Reorder Buffer来解决数据冲突

3 fields: instruction type, destination address, value

本质上相当于给寄存器堆建立了一个缓冲区，用来存储指令的结果，给指令执行增加一个commit阶段，从而实现乱序执行、顺序commit

在Tomosulo算法的基础上，把Qj,Qk改为指向ROB的指针，并增加一个指向ROB的指针，用来指向下一个commit的指令

1735530233797

Multi-Issue Processor

1735530457108

1735530686565

  • SuperScalar

    通过多个流水线来提高效率，每次流出多个指令

  • VLIM（Very long instruction word）

    将一个很长的指令拆分成多个

  • Super Pipeline

    阶段数超级多的流水线，每个阶段进一步细分

chapter 4

1735537975518

DLP

SIMD

  • Vector Processor

    D = A * (B + C)

    • Horizontal: 一行行做

      1735531882098

    • Vertical： 一列列做

      1735531899586

    • Horizontal + Vertical： 行分组，一列列算

      1735531924787

    1735532244259

    Improvemnt

    • Parallelism: 通过多个不同功能单元并行
    • link：类似forwarding, 把结果直接传递，而不用重复存储
    • Segments： 把数据分成多个片段，分别计算
    • Multi-Processor: 多个处理器并行计算
      • Multiple-Lane: 多个lane并行计算
      • Gather-Scatter: 通过gather和scatter,即引用index来提高效率

  • Array Processor

    • 通过多个处理器并行计算，每个处理器计算一个元素
    • 关键点是如何连接通信网络，实现数据的传递

  • GPU： Multi-Thread SIMD

  • LLP: Loop-Level Parallelism

    • 关节点在判断/解决循环能否并行化，“跨循环迭代”
    Example

    1735539346659

TLP

MIMD

分类

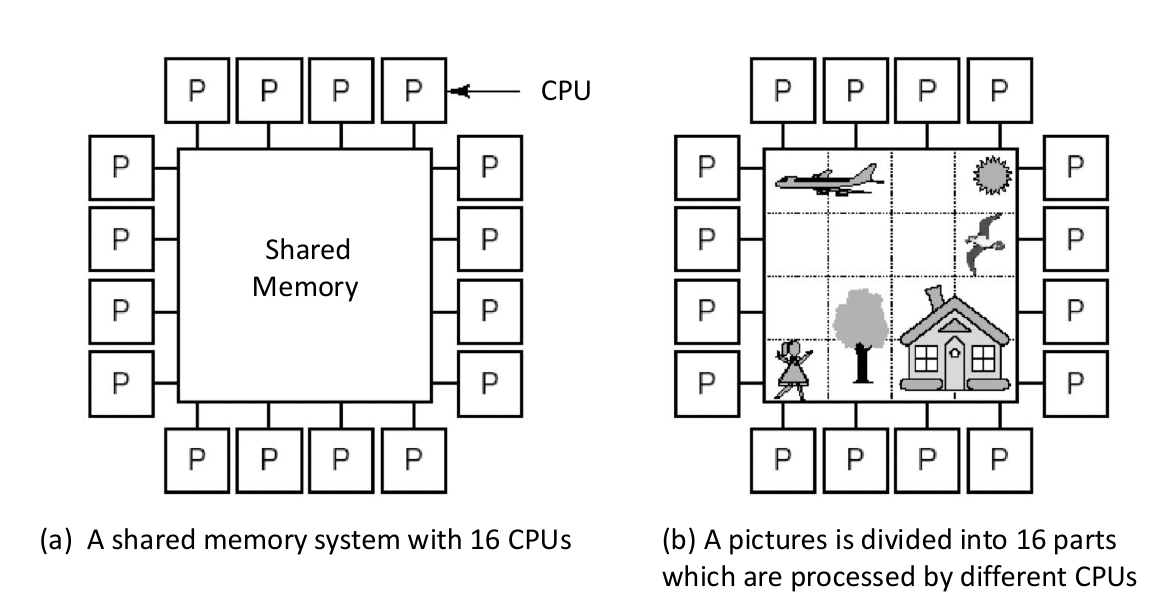

  • Multiple-Processor: Based on shared memory 1735539788032

  • Multiple-Computer: Based on message passing 1735539814014

  • Architecture

    1735539907559

    SMP & DSP

    1735540469067

    • UMA: Uniform Memory Access（SMP）

      1735540051490

      每个处理器地位均等，访问内存的时间相同

      每个处理器也可以有自己的cache、private memory等

    • NUMA: Non-Uniform Memory Access（DSP）

      1735540208802

      访问本地内存的时间短，访问远程内存的时间长

      如果有Cache，就会有Cache Coherence问题，本质就是让所有处理器使用时好像在共用同一个Cache

    • COMA: Cache-Only Memory Access

      1735540427580

      没有内存，只有cache，通过cache来访问数据, 本质上是NUMA的一种变种

    • *MPP: Massive Parallel Processing

      1735544624299

    • *COW: 在MPP基础上，实现异构体系结构

      1735544643818

Memory Consistence & Cache Conherence

1735540687822

  • Memory Consistence: 多线程访问同一位置时，先写后读，保证读到的是最新的数据

  • Cache Conherence: 保证所有处理器使用的是同一个cache

Cache Coherence

UMA: Snoopy Protocol

NUMA: Directory Protocol

Snoopy Protocol

  • Write through

    1735544424776

  • Write back

    • CPU 层面 1735542167989

    • Bus 层面

      1735544484315

  • MSEI

    1735544519969

    1735559696958

    Example

    1735546012100

Directory Protocol

本质上是对BUS的一种优化，通过Directory优化数据通信与传递

其中Shares就用来记录每个物理块在哪些处理器上有副本，从而方便查找

  • CPU 层面

    1735546043997

  • Directory 层面

    1735546056795

*Memory Consistence

  • Relax

    allow reads and writes to complete out of order, but to use synchronization operations to enforce ordering

    1735548561899

    Example

    • TSO

      1735575220723

    • PSO

      1735615600212
